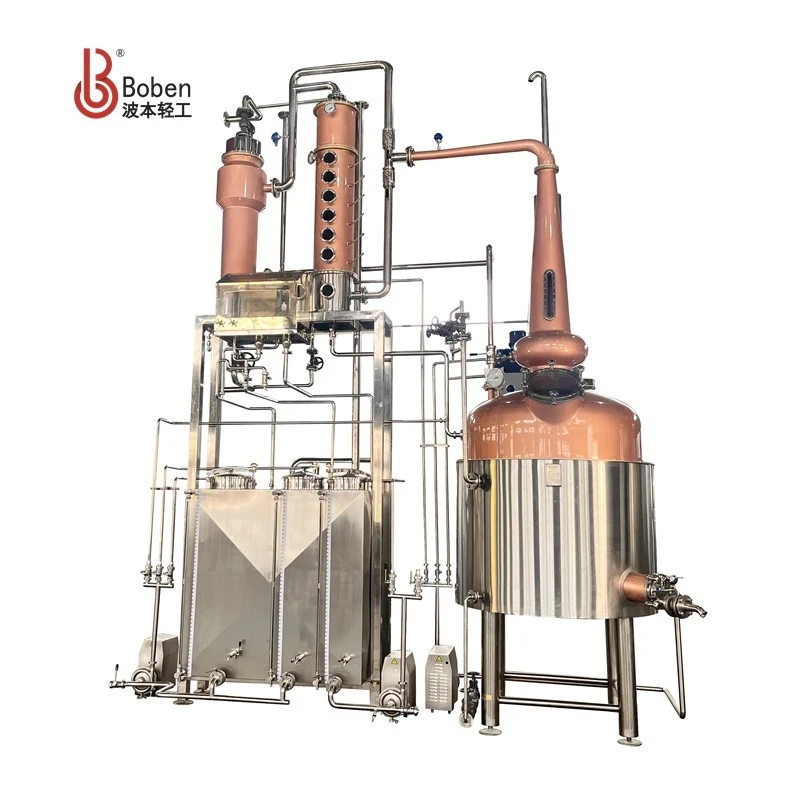

Sistema de destilación híbrido Boben 1750L|Ficha técnica
Componentes principales y especificaciones
1. Recipiente de destilación (alambique)
Capacidad: 1750L (en funcionamiento), 2200L (total)
Construcción: Estructura de tres-capas (tanque interior de cobre TP2 + capa intermedia/carcasa exterior de acero inoxidable SUS304) con aislamiento de 75 mm.
Calefacción: Calentamiento de la capa intermedia con vapor.
Espesor de la pared: Cobre interior (4 mm), capa intermedia/carcasa de acero inoxidable (4 mm/2 mm).
Características:
Arriba: mirilla de mármol de vista completa-(φ400 mm), termómetro bimetálico, agitador a prueba de explosiones-con certificación ATEX-, escape de seguridad, bola de limpieza, sonda de temperatura.
Abajo: mirilla de mármol de 200 mm, válvula de bola de conexión rápida-de 2", brida corregida de latón-.
Superficie: revestimiento antioxidante-en todos los componentes de cobre.
2. Columna de cobre y sistema de reflujo
Cabeza de cono de cobre Lartem: TP2 Cobre (3 mm de espesor), equipado con mirilla, bola de limpieza, brida de latón.
brazo de lyne: TP2 Cobre (3 mm de espesor), montado horizontalmente con conexión de brida a la cabeza del cono.
Columna de reflujo: Columna de cobre TP2 de 8-etapas (3 mm de espesor) con 6 mirillas, tapas de agua de cobre, bolas de limpieza y mecanismo de reflujo-operado por palanca. Termómetro de montaje superior con brida de latón (norma francesa).
3. Enfriamiento y separación
Deflegmador y condensador: Diseño de carcasa-y-tubo (tubos de cobre TP2 + carcasas SUS304).
Espesor de pared: Carcasa (3 mm), Tubos (1,5 mm).
Características: puertos de agua de refrigeración de conexión rápida-, termómetro-montado en la parte superior, bridas-corregidas de latón.
Espíritu seguro: Caja de latón + vidrio orgánico con válvulas de acero inoxidable para monitoreo -de destilados en tiempo real (separación de cabezas, colas y corazones).
4. Recolección y almacenamiento
Tanque de recolección cuadrado de 1000L (SUS304): Para segregar caras, corazones y colas. Incluye indicador de nivel de líquido, válvula de descarga, válvula de escape y sensor de nivel alto-.
5. Soporte y automatización
Estructura/plataforma de acero inoxidable (SUS304): Para montaje de equipos y acceso del operador.
Sistema de limpieza CIP: Bomba sanitaria centrífuga-a prueba de explosiones (0,75 KW, cabezal de 16 m) para ciclos de limpieza automatizados.
Bombas ATEX (3 Unidades): 1,5 KW, cabezal de 24 m, 2900 RPM para una transferencia precisa de cabezas/colas/corazones.
6. Material y cumplimiento
Materiales clave: Cobre TP2 (piezas de contacto), Acero inoxidable SUS304 (piezas estructurales/sin contacto), Latón (bridas/caja segura).
Certificaciones: Cumplimiento ATEX para componentes-a prueba de explosiones.
Tratamiento superficial: Recubrimiento antioxidante-en todas las superficies de cobre expuestas.
Esta hoja de datos enfatiza la construcción de grado industrial-del sistema, la calidad de los materiales y las características de cumplimiento, diseñadas para destilerías que priorizan la escalabilidad, la precisión y la seguridad.
